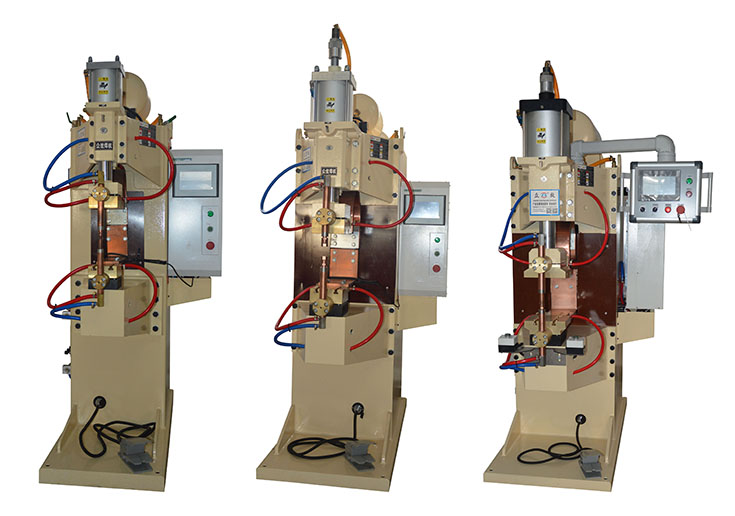

 DIT中频逆变点凸焊机

性能与特点

1、1000HZ的工作频率,时间控制精度为1ms,控制精度是传统SCR型电阻焊机的20倍以上,次级输出为直流,输出能力强,波形平直,电感阻抗为零,焊接时几乎不产生飞溅,焊点表面质量好,特别适用焊接厚的工件和高导电的金属,如铜、铝等。

2、中频逆变式点凸焊机应用广泛,焊接变压器体积小而输出能量大,因其焊接变压器频率由目前市电的50/60HZ,可以极大的减少铁芯材料的重量,再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊机使用,可以大大改善次级回路感应系数值,节省用户电源能耗30%以上。

3、对车间的动力需求低,仅为传统整流电阻焊机的三分之一。

4、由于焊接电流无为零,大幅度增加焊接的有效值,使实际焊接时间减少,同时焊接电流平滑,可大大减少电极压力的需求,减少工件的变形。

5、本司的中频焊接系统进行了优化设计,使用具有的较快的焊接电流上升速度,也可代替储能焊机,次极整流焊机,在镀锌板,铝板的焊接表现力甚佳,是大功率储能焊机及次级整流焊机的经济方案。

6、采用高速微处理器,运用智能化算法,从而整体的提高焊接的稳定性。

7、次级电流闭环控制,能高速精确的控制实际焊接电流。

8、焊接循环从预压、加压、预热、缓升、焊接1、冷却1、焊接2、冷却2、焊接3、缓降下、冷却3、回火、维持、休止、等时序,还具备多脉冲的功能,可满足各种材料的焊接工艺要求。

9、操作界面采用大屏幕液晶屏,具有中英文切换显示,操作非常友好,符合现代潮流。

10、具有自动化连接接口,具有系统故障自诊断功能,便于维修。

11、适用于点焊机、缝焊机、对焊机、钎焊机,龙门焊等各种自动化阻焊专机。

12、气缸换向阀采用进口英国“诺冠”电磁阀,响应速度快,流量大,寿命长,适应高速打点要求。

13、标准元器件均从大厂采购,使焊机的总体质量达到高水准。

技术参数

型号 DIT-130 DIT-170 DIT-220 DIT-350
额定功率 130KVA 170KVA 220KVA 350KVA
输入电压 三相380V 三相380V 三相380V 三相380V
负载率 20% 20% 20% 20%
逆变频率 1000HZ 1000HZ 1000HZ 1000HZ
最大的短路电流 20KA 30KA 40KA 60KA
气缸行程 80mm 80mm 100mm 100mm
控制方式 初级恒流/次级恒流
最大电极压力 6000N 6000N 10000N 20000N
气缸缸径 Ф125mm Ф125mm Ф160mm Ф200mm
电极头 Ф16mm Ф16mm Ф20 m Ф20mm
电极杆直径 Ф25mm Ф25mm Ф32mm Ф32mm
黄铜棒直径 Ф60mm Ф60mm Ф75mm Ф75mm
焊接厚度(铝) 2.5+2.5mm 3+3mm 3.5+3.5mm 4+4mm
重量 420KG 500KG 780KG 860KG
建议输入导线 16mm2 16mm2 25mm2 35mm2
