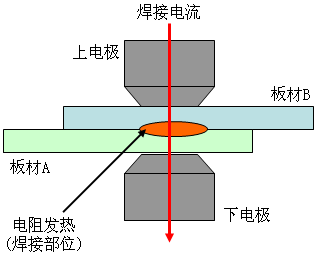

◆ 电阻焊接模式与电阻焊接时的温度分布

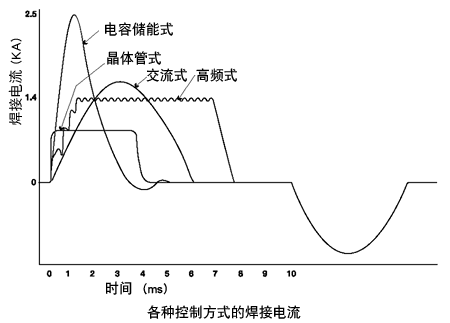

◆ 电阻焊接电源的种类及特长

焊接电源是指控制焊接电流的装置。根据控制方式可分为高频式、晶体管式、电容储能式、交流式四类、对应于多种多样的焊接物。

◆ 焊接事例

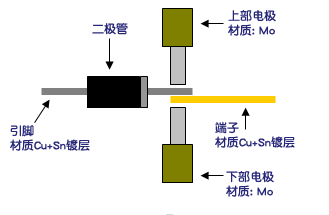

二极管与端子板的焊接

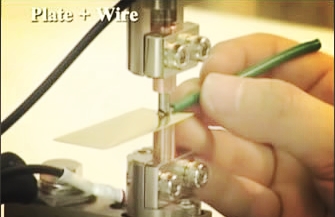

板材与板材的焊接

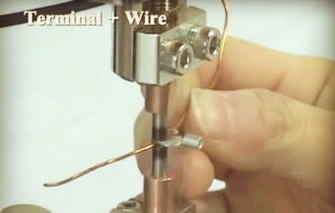

多股线的焊接

制造电子机器时会经常用到多股线与端子的焊接。为了不使芯线飞散而将电极加工成半圆形的沟槽状。多股芯线焊接的同时与端子焊接在一起

漆包线的焊接

马达的端子、U型端子与漆包线的焊接(熔接)。电极使用电阻高而发热的钨、钼等金属。焊接电流采用两段通电方式，首先使用予通电将绝缘漆熔化掉，然后利用主通电段将芯线与端子焊接在一起。U型端子也有挟住芯线利点。马达以外也有继电器、变压器等的漆包线的焊接。

马达线圈和U型铜端子的焊接

高电流、长时间通电实现大型马达端子的焊接。

电子产品：如LED，二极管，继电器，开关器件等的焊接

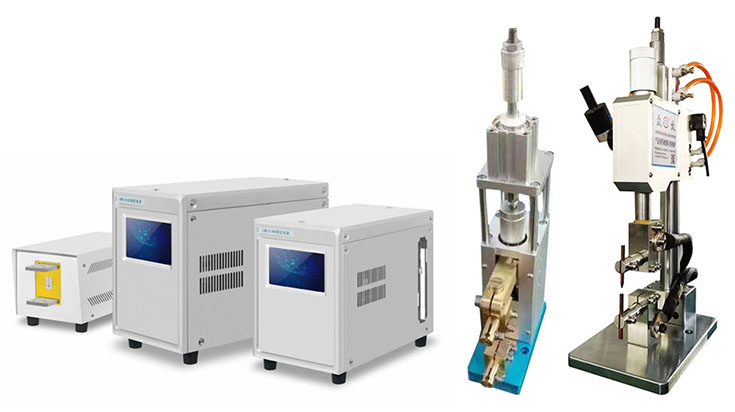

◆ 规格参数与性能特点

● 逆变频率为4KHZ，时间控制精度为250us，能达到精密化的焊接效果

● 初级定电流和次级定电流两种控制方式

● 可编程最多128套焊接规范

● 两段带独立缓升缓降的加热过程并且显示实时的焊接电流波形

● 多输出输入I/O接口，更好的应用于自动化场景

● 焊点计数、工件数、装箱数、电极修模计数等计数系统，方便产量管理

● 485通讯及BCD码控制功能：可外接工控机、PLC等设备

● 焊接规范工艺参数复制功能，方便快速的设置规范参数

● 权限功能，三级用户密码权限管理，方便质量管理

● 记录存储焊接电流、时间、网压、规范号、焊接结果等支持USB数据导出

● 报警记录功能，方便查阅历史报警信息

● 电流控制精度5‰
