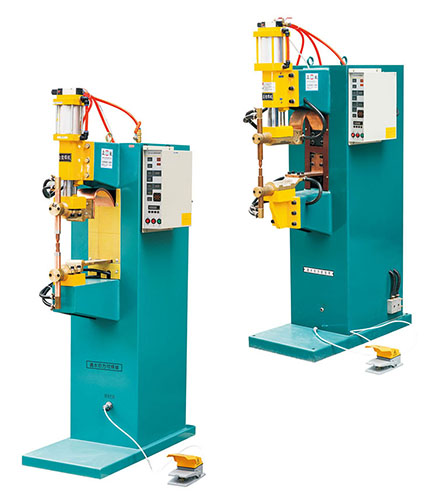

 DN气动点焊机

性能特点:

1、采用高精度导向机构,活塞直杆加压,随动性好,电磁阀与气缸直接连接,加快反应速度,并可减少空气流动的损耗。

2、采用寿命长,噪声小具备加压速度调整功能可任意调整加压头的下降速度,缓和对被焊物加压时的冲击;具备上升缓冲调节功能,可任意调节上升缓冲速度;减小机械撞击提高缸体使用寿命,减少噪声。

1、采用安全、使用方便高性能气路系统过滤杯设有护罩,可杯子破损时的碎片飞溅,亦可保护外部所爱碰撞的冲击,杯子和护罩可装卸,检修容易。

2、采用循环式强制冷却方式,水路堵塞排除方便,提高设备的冷却性能,避免水的浪费,也可大幅度减少冷却水量。

3、采用高强度机体结构,刚性好,抗冲击、振动性强,可防止焊接加压时的电极头的滑动,实现稳定焊接。

4、采用简单实用二次导体上部绝缘方式,可避免铁屑的附着或下座安装焊接工装时容易产生的绝缘部位的短路事故。

5、采用微电脑控制系统,具有恒压/恒流两种控制方式,二段放电功能,可精确控制焊接时间和焊接电流,调节方便。

6、采用通水变压器,高导磁矽钢片,次级整体结构,输出电流大,节能环保,使用寿命长。

7、采用大功率SCR无触点开关水冷大功率可控硅元件,输出电流强劲、稳定可靠性强。

8、电磁阀采用台湾“亚德克”专用电磁阀,具有反应速度快,故障率低。

9、高导电性、电力损耗低二次电流回路中,主变压器上次级输出采用多层高韧性、高导电性紫铜软带,并呈V型连接,大幅度提高使用寿命,下次级输出采用一体式连接机构,电力损耗降低。

10、点焊头及电极采用高强度铬锆铜材料,具有耐磨性高,抗高温等特点,可降低用户电极材料的使用成本。

用途:

广泛使用于各种线材、板类。管类、异型的铜。铝、铁、不锈钢等金属的高质量焊接。

技术参数:

型号 DN-16 DN-25 DN-35 DN-50 DN-63
额定功率 16KVA 25KVA 35KVA 50KVA 63KVA
输入电压 380V 380V 380V 380V 380V
负载率 20% 20% 20% 20% 20%
最大的短路电流 11 KA 13 KA 16 KA 19KA 21 KA
电极臂伸出长度 360mm 360mm 360mm 360mm 360
气缸行程 60mm 60mm 60mm 60mm 60mm
气缸直径 ¢80mm ¢80mm ¢80mm ¢80mm ¢100mm
电极臂 ¢55mm ¢55mm ¢55mm ¢55mm ¢50mm
电极握杆 ¢25mm ¢25mm ¢25mm ¢25mm ¢25mm
电极头 ¢16mm 16mm ¢16mm ¢16mm ¢16mm
焊接厚度 1.5+1.5mm 2.0+2.0mm 2.5+2.5mm 3.0+3.0mm 3.5+3.5mm
冷却水流量 6  L/min 6 L/min 6 L/min 6 L/min 6 L/min
重量 200 Kg 220 Kg 260 Kg 280 Kg 320 Kg
建议输入导线截面积 8 mm2 8 mm2 10 mm2 10 mm2 16 mm2
